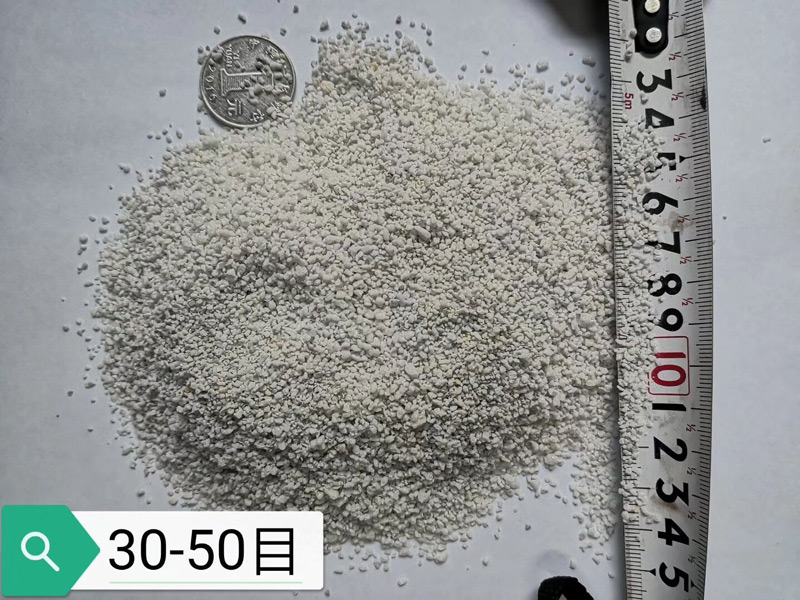

如何制作出優(yōu)質(zhì)的珍珠巖保溫呢?

首先就是需要選料，這是制作保溫 重要的。 其次就是要選擇合適的粘合劑，這點(diǎn)也非常重要。要不然的話，制作的保溫就會(huì)出現(xiàn)檢測(cè)不合格的情況。大家都知道其實(shí)粘合劑是一種化學(xué)藥物，所以它的選擇成功與否就會(huì)直接出現(xiàn)你制作的材料是否能夠保持化學(xué)性質(zhì)穩(wěn)定，產(chǎn)品是否是無(wú)毒、無(wú)害的合格產(chǎn)品。 就是制作工藝水平的高低了。 由此可見(jiàn)，要想制作出優(yōu)質(zhì)的珍珠巖保溫，需要在每一個(gè)步驟都要做到細(xì)致。

珍珠巖的礦物組成及工藝特性

珍珠巖屬于酸性火山巖漿噴發(fā)的玻璃質(zhì)熔巖，因含有不同的色素離子，而且有黃白、灰白、淺綠、暗綠及褐、黑等顏色。衡陽(yáng)珍珠巖礦石新斷口呈玻璃光澤，風(fēng)化后呈油脂光澤。硬度為4——5(莫氏硬度)。耐火度1280——1360℃。 珍珠巖常含有透長(zhǎng)石，石英斑晶及各種形態(tài)的雛晶及穩(wěn)晶礦物，如葉蠟石、黑云母、角閃石剛等。它的化學(xué)組成與花崗巖很相似，含有大量玻璃質(zhì)，CaO、K2O、Na2O含量多。 珍珠巖不含有結(jié)晶水，差熱曲線無(wú)明顯吸收、放熱峰。從珍珠巖熱失重曲線來(lái)看，珍珠巖吸附水分在80℃開始有少量蒸發(fā)，150——350℃曲線上升，脫水加劇。600——700℃時(shí)曲線趨平坦，說(shuō)明水分蒸發(fā)已基本完畢。這與陶瓷坯體在燒成過(guò)程中水分蒸發(fā)時(shí)溫度變化基本一致。 珍珠巖的始收縮溫度為1025℃;溫度1175℃，范圍150℃;其熔融溫度是1520℃，熔化范圍345℃。 含珍珠巖的陶瓷坯體與石英、長(zhǎng)石、粘土三元系統(tǒng)配方具有相同的工藝特性，但其燒成溫度大大降低，而且具有優(yōu)良的熱穩(wěn)定性和抗折強(qiáng)度。
